Asas -asas kelipan LCD
Apa yang berkedip
01
TFT - LCD menggunakan perubahan voltan untuk mengawal kekuatan medan elektrik dalam kotak kristal cecair, mengubah arah penjajaran molekul kristal cecair, dan mencapai kawalan ke atas sama ada cahaya dihantar. Apabila LCD memaparkan skrin, gambar sering muncul, dan fenomena ini dipanggil "Flicker".
Mengapa mata manusia dapat memerhatikan berkedip
02
Apabila mata manusia mengamati adegan, ia mengambil masa yang singkat untuk menghantar isyarat cahaya ke otak. Apabila kesan cahaya selesai, imej visual tidak akan hilang dengan segera. Visi sisa ini dipanggil "post - imej", yang dipanggil "pengekalan sementara visual", juga dipanggil "kesan afterglow". Oleh kerana kesan Afterglow, mata manusia perlu merasakan gambar gerakan, dan kekerapan kemas kini gambar kekal sekurang -kurangnya 16 ~ 24Hz. Walau bagaimanapun, pada hakikatnya, perbezaan kecerahan gambar masih boleh dirasai pada kekerapan kemas kini gambar 30Hz, dan perasaan intuitif adalah melihat gambar berkedip. Oleh itu, untuk mendapatkan kualiti gambar yang lebih baik, semakin tinggi kekerapan kemas kini gambar, lebih baik.
Mengapa orang melihat fenomena berkedip ketika memaparkan monitor LCD? Ia adalah kerana kecerahan (tahap kelabu) skrin paparan depan dan belakang tidak konsisten, dan kecerahan adalah kerana penghantaran cahaya kotak LCD adalah berbeza, dan penghantaran cahaya ditentukan oleh tahap pesongan molekul kristal cecair.
Mekanisme penjanaan berkedip
03
LCD mengawal sudut berdiri kristal cecair oleh magnitud voltan untuk mengawal kecerahan, dan kristal cecair didorong dalam mod AC. Seperti yang ditunjukkan dalam angka di bawah, jika nilai VCOM tidak diselaraskan dengan baik, kerana kewujudan ΔVP bersamaan dengan menggunakan voltan DC dalam lapisan kristal cecair, VP+ ≠ VP -, mengakibatkan perbezaan dalam kecerahan bingkai positif dan negatif, yang mengakibatkan fenomena cecair, yang pendekatan; Oleh itu, adalah perlu untuk mengimbangi voltan tiba -tiba ΔVP. Untuk mengimbangi bahagian voltan tiba -tiba ΔVP, voltan voltan biasa boleh diubah menjadi pemboleh ubah (boleh diselaraskan), yang dapat menyelesaikan masalah kelipan dengan berkesan.
Faktor penting yang menentukan kualiti suis TFT ialah CGS kapasitans parasit antara logam pintu TFT dan logam sumber. Secara amnya, bahagian di mana TFT disambungkan ke elektrod piksel ditetapkan sebagai sumber. Oleh kerana suis TFT hampir dengan sementara, apabila voltan gerbang VGS jatuh dengan serta -merta dari tahap tinggi VGH ke tahap rendah VGL, jumlah perubahan VGS ΔVGS digabungkan pada elektrod piksel oleh CGS kapasit parasit TFT, menyebabkan voltan voltan piksel untuk melompat, dan lompat adalah δVP. Oleh kerana kewujudan ΔVP, voltan piksel menjadi (vp - ΔVP).
Kaedah Penilaian Flicker
04
Apabila transformasi bingkai positif dan negatif di bawah gambar konvensional, piksel bersebelahan mengimbangi satu sama lain, menjadikan kelipan berkedip gambar konvensional yang tidak dapat diobservasi. Apabila bingkai positif dan negatif berubah dalam keadaan skrin berkedip, kelipan berkedip hanya dapat diperhatikan kerana sisihan kecerahan piksel bingkai positif dan negatif. Berikut adalah dua kaedah penilaian berkedip biasa dalam industri.
Secara umumnya terdapat dua jenis kaedah ujian berkedip dalam VESA (Persatuan Piawaian Elektronik Video) Standard: Kaedah Ujian JEITA dan Kaedah Ujian FMA.

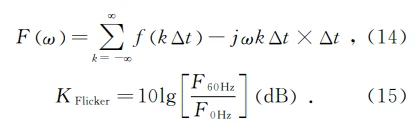

Kaedah ujian Jeita adalah untuk menyesuaikan kekerapan refresh paparan ke kekerapan apabila ia beroperasi, dan menggunakan alat penukaran meter spektrum dan fotoelektrik untuk menguji lengkung perubahan kecerahan dari masa ke masa dalam bingkai. Melalui transformasi Fourier yang cepat, ia ditukar kepada lengkung perubahan kecerahan ke atas kekerapan F (W). Seterusnya, ambil f (Ω) pada kekerapan yang sama seperti sampel yang diuji, jika anda mengambil F60Hz dan F0Hz di DC, kemudian ambil logaritma F (ω)/F0Hz, hasilnya adalah nilai kelipan, dan formula dinyatakan sebagai:
Keadaan ujian FMA (amplitud modulasi flicker, FMA) adalah sama dengan kaedah JEITA. Kecerahan ditukar kepada isyarat elektrik modulasi amplitud melalui penukar fotoelektrik, dan nilai maksimum Vmax dan nilai minimum VMIN dibaca. Ia secara kualitatif percaya bahawa (vmax - vmin) adalah komponen AC dan (vmx+vmin)/2 adalah komponen DC. Kemudian ungkapan max flashing adalah:
Kesan VCOM pada Flicker
05
Kelipan optimum produk dalam mod putih secara beransur -ansur berkurangan apabila tahap kelabu meningkat, sementara kelipan optimum produk mod hitam secara beransur -ansur berkurangan, tetapi VCOM yang sepadan secara beransur -ansur meningkat.
ΔVP, produk mod putih yang normal, secara beransur -ansur meningkat apabila skala kelabu meningkat (peralihan negatif VCOM), dengan itu menyebabkan perbezaan kecerahan positif dan negatif meningkat, tetapi kecerahan purata gambar juga menunjukkan trend peningkatan apabila peningkatan skala kelabu (faktor utama), yang membawa kepada pengurangan kerentanan optimum; Walaupun ΔVP, skala kelabu produk mod hitam biasa, secara beransur -ansur berkurangan (peralihan positif VCOM), sehingga menyebabkan perbezaan kecerahan positif dan negatif secara beransur -ansur berkurangan, dan sejak kecerahan purata gambar juga menunjukkan trend peningkatan, kelipan optimum secara beransur -ansur berkurangan.
Kesan vgh pada kelipan
06
Dalam eksperimen, voltan VGH dihubungkan secara luaran ke bekalan kuasa DC, dan VGL dan VCOM kekal tidak berubah. Nilai berkedip di bawah voltan VGH yang berbeza dalam mod putih biasa dan produk mod hitam biasa diuji masing -masing. Hasilnya ditunjukkan dalam angka di bawah, menunjukkan bahawa VGH mempunyai kesan yang signifikan terhadap kelipan. Sebab analisis adalah:
Pada peringkat pertama, apabila VGH rendah, di satu pihak, ΔVP meningkat dengan peningkatan VGH. Sebaliknya, apabila VGH rendah, piksel tidak diisi sepenuhnya, dan perbezaan kecerahan bingkai positif dan negatif adalah besar (faktor utama). Apabila VGH meningkat, piksel secara beransur -ansur mengisi, dan perbezaan kecerahan bingkai positif dan negatif berkurangan. Pada peringkat ini, kelipan berkurangan dengan peningkatan VGH;
Pada peringkat kedua, VGH meningkat sehingga tahap tertentu dan piksel dipenuhi sepenuhnya. Pada masa ini, ΔVP meningkat dengan peningkatan VG, yang menyebabkan perbezaan kecerahan bingkai positif dan negatif meningkat, iaitu peningkatan kelipan.
Voltan VGH adalah berbeza daripada dua mod produk, dan hubungan VCOM yang optimum dan yang sepadan. Hasil eksperimen yang ditunjukkan dalam angka di bawah menunjukkan bahawa peningkatan VGH dan kelipan optimum hampir tidak berubah, tetapi VCOM yang sepadan secara beransur -ansur berkurangan. Oleh itu, apabila voltan VGH berubah, kelipan boleh diselaraskan untuk mencapai kelipan terbaik.
Kesan VGL pada Flicker
07
Dalam eksperimen, voltan VGL disambungkan secara luaran ke bekalan kuasa DC, dan VGH dan VCOM kekal tidak berubah. Nilai berkedip di bawah voltan VGL yang berbeza dalam mod putih biasa dan produk mod hitam biasa diuji masing -masing. Hasilnya ditunjukkan dalam angka di bawah, menunjukkan bahawa VGL mempunyai kesan yang signifikan terhadap kelipan. Sebab analisis adalah:
Pada peringkat pertama, apabila VGL secara beransur -ansur berkurangan dari -2 V ke titik terendah (kira -kira -8 V), walaupun ΔVP secara beransur -ansur meningkat, IOFF TFT secara beransur -ansur berkurangan (faktor utama), dan voltan piksel mempunyai ciri -ciri pengekalan yang lebih baik, yang menyebabkan perbezaan kecerahan bingkai positif dan negatif untuk menurun secara beransur -ansur, yang secara beransur -ansur berkurangan;
Pada peringkat kedua, VGL terus berkurangan, dan IOFF ΔVP dan TFT secara beransur -ansur meningkat. Gabungan kedua -dua menyebabkan perbezaan kecerahan antara bingkai positif dan negatif secara beransur -ansur meningkat, iaitu, kelipan secara beransur -ansur meningkat.
Apa itu keledar drift
08
Apabila terdapat medan elektrik Bias DC di LCD, medan elektrik bias menarik ion, menyebabkan dibina - dalam medan elektrik untuk dihasilkan berhampiran elektrod. Ini dibina - dalam medan elektrik terus menguatkan sehingga pampasan medan elektrik DC selesai. Kesan interaksi ini dibina - dalam medan elektrik dan medan elektrik berat sebelah DC menyebabkan kelipan hanyut.
Kesan pembalikan kutub piksel pada kelipan
09
Fenomena kaedah transformasi polaritas inversi bingkai jelas
Fenomena kaedah transformasi polaritas penyongsangan berkedip tidak jelas
Fenomena kelipan dalam kaedah transformasi polaritas lajur lajur tidak jelas
Kaedah Transformasi Polariti Inversion Dot Flicker hampir tidak ada fenomena
Biasanya kita mengoptimumkan fenomena berkedip dengan menyesuaikan voltan VCOM dan memilih kaedah penyongsangan polaritas.
